短信网关NC-SMP8000

下载 PDF 文档    询价

产品描述

NC-SMP8000网关是一个应用层网关,置于SIP服务器与SMSC中间,实现了SIP用户与SMS用户互通与数据双向传输。

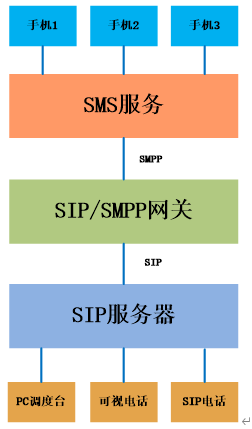

其系统网络拓扑图如下:

smp800系统结构图



NC-SMP8000网关系统位于sip服务器和smpp服务器之间,从sip侧收到msg消息后,根据数据内容转换成对应的格式发送给SMPP服务器,从smpp服务器侧收到数据后,根据格式转成utf8编码的msg消息转给sip服务器。


网络协议

IPv4 - Internet Protocol Version 4 (RFC 791)

TCP - Transmission Control Protocol (RFC 793)

UDP - User Datagram Protocol (RFC 768)

ICMP - Internet Control Message Protocol (RFC 792)

RARP - Reverse Address Resolution Protocol (RFC 903)

ARP - Address Resolution Protocol (RFC 826)

DNS- Domain Name Server

DHCP - Dynamic Host Control Protocol (RFC 2131)

NTP - Network Time Protocol (RFC 1305)

SNTP - Simple Network Time Protocol (RFC 2030)

STUN - Simple Traversal of UDP over NATs (RFC 3789)

HTTP - Hypertext Transfer Protocol

TFTP - Trivial File Transfer Protocol (RFC 1350)


VoIP协议

SIPv2 - Session Initiation Protocol (RFC 3261, 3262, 3263)

SDP - Session Description Protocol (RFC 2327)

RTP - Real-Time Protocol (RFC 1889, 1890)

RTCP - Real-Time Control Protocol (RFC 1889)

RFC 2833 X-NSE Tone Events for SIP/RTP

RFC 2833 AVT Tone Events for SIP/RTP

RFC 4733 Telephony Events and Tones

H323,H.225,H.245


语音编码

G.711 - Pulse Code Modulation (a law and u law)

G.723.1 - 6.4 and 5.3 kbps ACELP/MP-MLQ

G.729 - 8 kbps


NC-SMP8000网关系统位于sip服务器和smpp服务器之间,从sip侧收到msg消息后,根据数据内容转换成对应的格式发送给SMPP服务器,从smpp服务器侧收到数据后,根据格式转成utf8编码的msg消息转给sip服务器。



NC-SMP8000网关,使用前必须配置SIP侧和SMPP侧的对应数据。


SIP侧: sip服务器的地址端口,本地侦听sip侧的地址端口,注册的sip用户和密码


SMPP侧:SMPP服务器是作为SMPP服务端使用的,因此SMPP网关需要配置SMPP服务器的地址端口、注册用户、注册密码等;如果需要SMPP服务器作为客户端使用,则需要配置本地SMPP地址、端口、注册用户、注册密码,注意这种需要在SMPP服务器上配置网关的地址和端口,一般来说不会这样使用。


注:NC-SMP8000为协转设备(高度双边协议相关),购买前需与公司技术详细沟通其双方协议支持事项,例如:数据内容是支持ucs2和英文7bit等详细的协议内容。


机箱尺寸

440*250*44MM

最大功耗

30W

外部供电

220V AC

储存温度

-40ºC~ 70ºC

长期工作温度

0ºC~ 45ºC

短期工作温度

-5ºC~ 55ºC

环境湿度

5%~ 95% RH,无凝结

短消息转发能力

2000
