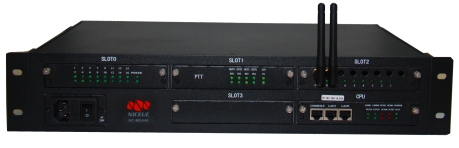

NC-MG640

下载 PDF 文档    询价

产品描述

NC-MG640网关是一款连接集群系统与IP网络的语音网关。现存集群对讲系统制式很多,包括模拟集群、TETRA数字集群、GOTA数字集群等,不同制式集群之间形成信息孤岛,无法实现互联互通,各种集群与PSTN、IP电话、GSM/CDMA等常用通信网络也无法实现互联互通,在应急调度等应用领域,信息孤岛是工作成效的最大障碍,集群对讲网络与传统电话通信网络、NGN网络的融合势在必行。NC-MG640正是为满足这一需求而设计的新型集群对接网关设备。NC-MG640同时支持16路集群对接。




IP电话可拨打NC-MG640连接集群的那条线路号码加入集群对讲中;

IP电话可以按*1*(或其他可定义功能键)申请话权,如果申请话权成功,NC-MG640会播放提示音请开始讲话IP电话可以讲话;

IP电话可以按*2*” (或其他可定义功能键)释放话权,话权释放后,NC-MG640会播放提示音开始收听,其他终端可以申请话权讲话;

TETRA终端可以直接按PTT键申请话权;松开PTT键释放话权;

IP终端话权时,TETRA终端可以听到IP终端讲话内容;反之亦然。

该应用模式可实现有线调度和集群调度的融合。在无集群信号的办公场所,可以用IP电话对集群系统发起对讲,很大程度的扩大调度范围,实现有线系统和集群系统的无缝融合。

突破集群地域的限制,调度中心可实现对异地集群系统的调度;

调度中心呼叫异地集群网关号码,可以和异地集群用户建立对讲;

NC-MG640具备模拟集群接口、TETRAGOTA等数字集群接口、短波集群接口以及其他无线集群接口;

根据接入集群的性质,我们可以对NC-MG640进行接入定制处理,每条线路都可以接入不同频段或不同制式的集群;

调度系统可以对不同频段、不同制式的集群系统进行调度;


NC-MG640每一路接口都可以作为一个终端向NGN网络的SIP Server注册;

无线集群可以通过PTT键或DTMF拨号呼叫NC-MG640每个接口预设的电话号码,这个号码可以对应一个终端、也可以对应一个对讲组和会议组;

有线电话呼叫NC-MG640线路号码可以接通与NC-MG640对应线路同频段的集群对讲设备;

不同制式的集群通过NC-MG640可以实现对讲互通;

支持有线、无线混合的多级别话权抢占;

使用过程中,NC-MG640的每一路接口对应一个无线频道,可以将同频道对讲系统接入到IP通信系统中;

可以将各种制式的数字集群、模拟集群介入到IP通信系统中;

通过其他转换网关,无线集群可与GSM/CDMA等移动网络互通;

具备模拟集群接口、TETRAGOTA等数字集群接口、短波集群接口以及其他无线集群接口


指标名称/型号
NC-MG320
NC-MG640
NC-MG930
接口板槽位数
1个
4个
12个
接口板种类
E1、GSM、FXO\FXS,E&M板卡、磁石、集群接口板
E1、GSM、FXO\FXS,E&M板卡、磁石、集群接口板
E1、GSM、FXO\FXS,E&M板卡、磁石、集群接口板
VOIP通道数
32-128路
32-128路
32-128路
E1中继接口
0-4E1
0-4E1
0-4E1
模拟用户接口
16-32路
32-64路
64-192路
E&M接口
4-8路
16-32路
16-96路
GSM接口
4-8路
16-32路
16-96路
磁石接口
4-8路
16-32路
16-96路
集群接口
4路
4-16路
16-48路
以太网接口2个10/100/1000M Base-T以太网接口2个10/100/1000M Base-T以太网接口2个10/100/1000M Base-T以太网接口
串行设置接口1个RS232接口(CONSOLE管理端口)1个RS232接口(CONSOLE管理端口)1个RS232接口(CONSOLE管理端口)
互通特性兼容CISCO、西门子、AVAYA、华为、中兴兼容CISCO、西门子、AVAYA、华为、中兴兼容CISCO、西门子、AVAYA、华为、中兴
电源模块直流-48V或交流110-240V直流-48V或交流110-240V直流-48V或交流110-240V(支持1+1备份)
最大功率25W50W100W
电话线传输距离
结构尺寸
480mm*286mm*44mm (1U)
480mm*300mm*88mm (2U)
480mm*300mm*160mm (3.5U)
单机重量
3.5KG
5.5KG
10.5KG
工作环境
温度0℃-50℃ 湿度10%-90%无凝结
温度0℃-50℃  湿度10%-90%无凝结
温度0℃-50℃  湿度10%-90%无凝结
