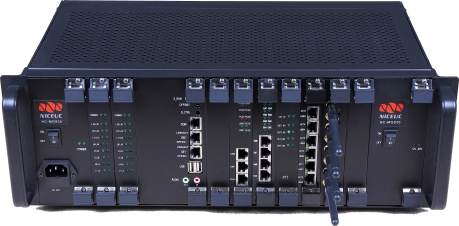

NC-MG930

下载 PDF 文档    询价

产品描述

E&M网关系列产品是深圳来讯通信面向调度行业提供物美价廉的VoIP解决方案,是全功能的基于IP的E&M VoIP网关,可提供稳定的网络配置,强大的功能特性,优良的语言质量。E&M网关系列产品采用业界流行的芯片技术,该板卡支持EM信令类型 I  II  V三种类型,支持最大96路E&M接口,128路SIP中继,支持E&M,GSM/CDMA/WCMDA,FXO/FXS,E1/T1混合接入。

模拟E&M接口有四个部分组成,它们是:
1、E&M信令方式和线序(类型I到V)
(1)E信号导线(耳朵
(2)M信号导线(嘴)
(3)、接地信号(signal ground ,SG)
(4)、电源信号(signal batterySB
2、音频通道(两线/四线)
(1)T/R(Tip/Ring): T/R导线用于在信令单元和中继设备之间传送音频。在一个两线音频电路,这对导线工作模式为全双工音频通道
(2)T1/R1(Tip-1/Ring-1):仅用在4线音频电路。4线音频规范规定了特定的通道用于发送和接受音频信号
3、开始拨号监视(立即启动、闪烁启动、延迟启动)
4、地址信令信息(脉冲,双音多频DTMF

1.支持NGN/IMS/SIP/E&M/PSTN

支持E&M中继,支持基于SIP、IMS的IP中继,单板最大支持96路E&M中继。

SIP协议兼容CISCO、Notel、Lucent、华为、中兴等主流VOIP产品

2.可靠的通信保障

业务板热插拔、SBC双归属、QoS语音优先、电源备份

3.多样的管理维护方式

支持本地、远程WEB页面管理;

支持本地、远程Telnet命令行管理;

支持Console口-超级终端管理



4.先进的语音处理技术

支持语音激活检测(VAD)、舒适噪音生成(CNG)、回声消除(Echo Cancellation);

支持双音多频信号(DTMF)生成/检测、主叫号码(Caller ID)生成检测功能;

支持灵活的输入/输出增益控制;


指标名称/型号
NC-MG320
NC-MG640
NC-MG930
接口板槽位数
1个
4个
12个
接口板种类
GSM、FXO\FXS,E&M板卡
GSM、FXO\FXS,E&M板卡
GSM、FXO\FXS,E&M板卡
VOIP通道数
32-128路
32-128路
32-128路
E1中继接口
0-4E1
0-4E1
0-4E1
E&M接口
4-8路
16-32路
16-96路
以太网接口2个10/100/1000M Base-T以太网接口2个10/100/1000M Base-T以太网接口2个10/100/1000M Base-T以太网接口
串行设置接口1个RS232接口(CONSOLE管理端口)1个RS232接口(CONSOLE管理端口)1个RS232接口(CONSOLE管理端口)
互通特性兼容CISCO、西门子、AVAYA、华为、中兴兼容CISCO、西门子、AVAYA、华为、中兴兼容CISCO、西门子、AVAYA、华为、中兴
电源模块直流-48V或交流110-240V直流-48V或交流110-240V直流-48V或交流110-240V(支持1+1备份)
最大功率25W50W100W
电话线传输距离
结构尺寸
480mm*286mm*44mm (1U)
480mm*300mm*88mm (2U)
480mm*300mm*160mm (3.5U)
单机重量
3.5KG
5.5KG
10.5KG
工作环境
温度0℃-50℃ 湿度10%-90%无凝结
温度0℃-50℃  湿度10%-90%无凝结
温度0℃-50℃  湿度10%-90%无凝结
