一、前言
1.1、现状分析
2条E1线路需要做MAP层的主叫替换。
1.2、需求分析
两家运营商之间用SS7信令E1对接,需要对主叫进行替换。2条SS7信令E1线路需要做主叫替换,要求可以做热备。
二、功能说明
构建一个运营级、稳定的MAP层消息主叫替换应用,解决目前对接时候产生的主叫号码不统一与规范的问题。
(1)支持多运营商接入
多个运营商接入可以共享同一个平台,以充分利用系统资源,可以把多家运营商线路同时接入到该平台。
(2)可扩展性
单台设备最大支持16个E1,16条SS7 LINK,方便以后扩容。
三、技术性能指标
(1)高负载:单台设备满载16E1,480路并发,因此在目前应用情况下完全没有问题。
(2)高可用:运营级设备要求提供7×24服务,要求接入处理的核心设备服务器、MAP消息主叫替换系统均为可靠性较高的商用系统,还需要考虑系统的备份。
(3)易用性:MAP消息主叫替换系统需要合理设置、便于操作、易于查询。
四、结构设计

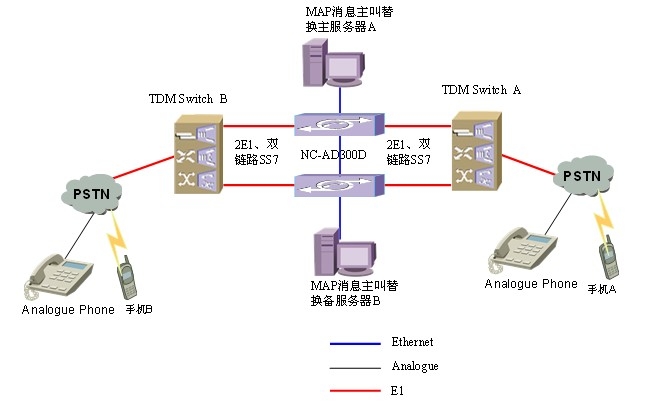

系统连接示意图:
系统说明:
MAP消息主叫替换系统主要由前置交换机NC-AD300D、MAP消息主叫替换服务器、等构成。从系统框架而言,采用了双设备,双系统的热备结构,可以有效防止当其中一台NC-AD300D设备工作不正常或者MAP消息主叫替换服务器工作不正常时,整个系统仍能正常进行呼叫 。
NC-AD300D信令网关在该应用中起的作用为,当呼叫从TDM A送到TDM B时候经过NC-AD300D设备,NC-AD300D把MAP层的主叫通过网络送到主叫替换服务器,服务器替换后再将替换后的主叫送给NC-AD300D,NC-AD300D再将消息一起发送给TDM B,从而完成一次完整呼叫。
整个系统采用双链路的SS7、 2台NC-AD300D设备以及2套MAP消息主叫替换服务器。
选用设备介绍:
NC-AD300D,更多的产品信息,请查阅产品中心,或直接致电我司 0755-26722761 18925280998。
